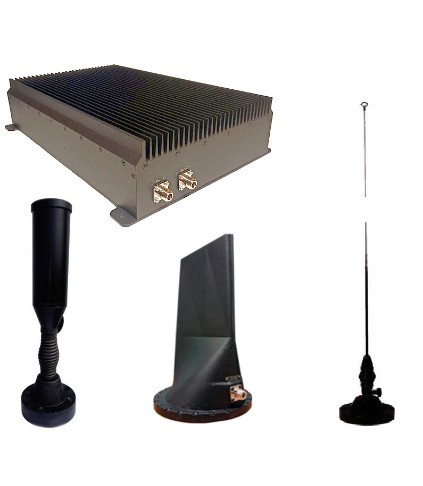

Тесей-21
Прибор предназначен для обеспечения безопасности особо важных персон (VIP), конвоев, особо важных объектов в условиях угрозы осуществления против них террористических актов с использованием дистанционно управляемых взрывных устройств с радиовзрывателями.
Прибор может использоваться также для блокирования сотовой, транковой и иных видов связи на площадях, стадионах, транспортных узлах, борьбы с БПЛА (блокирование линий управления) и т.п.
| Частотный диапазон |
|
20…3000 (опция 6000) МГц |
Принцип работы
Прибор основан на новом радиофотонном принципе построения с сверхширокополосной обработкой модулированных в любом формате радиосигналов в оптическом диапазоне, что обеспечивает отсутствие необходимости сканирования рабочего частотного диапазона шириной более 7 октав и, соответственно, значительное уменьшение времени реакции на радиосигнал подрыва. Радиофотонный процессор за время, не превышающее 0,3 микросекунды, производит анализ принятых на всём рабочем диапазоне сигналов и формирует сигналы помехи.
Структура сигнала помехи подобна структуре принятого полезного сигнала управления, в которую внесены сформированные специальных образом искажения. Принятый способ обработки позволяет устройству эффективно работать при любом количестве источников радиоизлучения и при любых режимах их работы, например, таких, как режим скачкообразного изменения несущей частоты (frequency hopping).
Отличительные особенности
- прицельная по частоте помеха с большой спектральной плотностью по мощности;
- реактивный принцип действия;
- применение радиофотонной технологии (радиофотонный процессор);
- сверхкороткое время реакции;
- сверхширокополосный, не канализированный приём;
- одновременная обработка всех входящих сигналов без преобразования частоты;
- возможность работы в режиме заградительной помехи;
- «окна прозрачности» для работы «дружественных» средств радиосвязи;
- встроенная цифровая система диагностики с сигнализацией о неисправности;
- конструктивное оформление соответствует требованиям военных стандартов;
- простая возможность расширения полосы рабочих частот.
Технические характеристики
| Частотный диапазон | 20…3000 (опция 6000) МГц |
| Средняя скорость обзора диапазона рабочих частот | в реальном времени |
| Время реакции | не более 0,3 мкс |
| Чувствительность приемного тракта в полосе 20 кГц | 120 дБ/Вт |
| Количество одновременно излучаемых помеховых сигналов | не ограничено |
| Время работы в режиме излучения | не ограничено |
| Питание от бортовой сети транспортного средства | 12/24/27 |
| Питание от стационарной сети | 230(240) / 50(60) |
| Потребляемая мощность в режиме излучения | 650 Вт |
| Диапазон рабочих температур | −40…+60 °С |
| Габаритные размеры | 540 × 320 × 98 мм |
| Вес | 16,3 кг |
| Упаковка | фанерный ящик, 2 отгрузочных места, масса (брутто) 40 кг |
Чувствительность приемного тракта в полосе 20 кГц приведена при соотношении сигнал/шум 10дБ. Размеры и вес прибора указаны без АФУ. Конструктивное исполнение соответствует стандартам MIL STD 810G и IP 66.
