Арес-ЛОРА ^{новинка}

Принцип работы комплекса: приемная антенна-детектор комплекса обнаруживает телеметрические сигналы дронов стандарта LoRa в диапазоне 700 МГц-6 GHz. Технология обнаружения основана на характеристиках телеметрических сигналов стандарта LoRa. Когда обнаруженный сигнал совпадает с телеметрическим сигналом, начинается передача сигнала помехи. Дистанция обнаружения 1 км. В случае, если мощность телеметрического сигнала выше 1 Вт, дистанция обнаружения будет выше.

Комплекс предназначен для создания зоны безопасности от FPV дронов, работающих в стандарте связи LoRa, а также дронов, использующих другие стандарты связи и управления. Комплекс начинает работу только после обнаружения дронов, обнаружитель работает только в пассивном режим, его невозможно обнаружить во время нахождения в режиме ожидания и обнаружения.

Комплекс работает в 3-х режимах

1. Подавление только дронов, работающих в стандарте связи LoRa. Подавление только FPV дронов стандарта LoRa не требует настройки системы. Достаточно перевести тумблер комплекса в положение: «Подавление LoRa». Обнаружение и блокирование будут происходить в автоматическом режиме.
2. Подавление дронов, работающих в других стандартах связи (режим подавления дронов стандарта LoRa не работает). Для управления комплексом в этом режиме используется технология прямого цифрового синтезирования (DDS), с помощью которой можно устанавливать частоту, ширину полосы, модуляцию и прочие параметры в зависимости от конфигурации программы DDS. Можно устанавливать узкополосное подавление, если известна нужная частота.
3. Обнаружение и подавление в автоматическом режиме. Применяется против любых типов БПЛА, работающих в частотном диапазоне 100-400 МГц. Длительность подавления 60 сек. Если детектор после этого продолжает обнаружение дрона, цикл подавления 60 с. повторяется, и так продолжается до окончательного прерывания полета дрона.

Специфические характеристики

Комплекс использует особенности стандарта связи LoRa, в котором применяются многоуровневые механизмы защиты от помех на физическом и протокольном уровнях.

• Энергетическое блокирование на одинаковой с дроном частоте и ввод фальшивых команд, с помощью имитации протокола управления.
• Смежные полосы помех и перенасыщение спектра. Используется уязвимость принципа синхронизации скачкообразной перестройки частоты LoRa; таким образом, прерывается синхронизация каналов между дроном и базовой станцией.
• Атака на уровне протоколов стандарта связи LoRa. Используется уязвимость протокола ALOHA. Блокиратор перенасыщает каналы связи случайными пакетами, увеличивая количество конфликтов в протоколе ALOHA, в результате нарушается передача данных между дроном и его базой.
• Подмена активности канала, спуфинг. Блокиратор осуществляет постоянную передачу вводной части программы (предварительного служебного блока обработки информации), чтобы такой уловкой вынудить дроны к задержке передачи информации, вызывая обрывы связи дрона с базой.
• Блокиратор автоматически регулирует структуру помехового сигнала, чтобы он совпадал со значением коэффициента расширения спектра дрона, увеличивая периоды символов и воспроизводя ширину модуляции дрона.
• Блокиратор осуществляет постоянный мониторинг и синхронизацию с периодически обновляемыми динамическими данными дрона с целью сохранения длительного эффективного блокирования.

Таким образом, эффективность блокиратора FPV дронов, работающих в системе связи LoRa, значительно выше, чем блокиратора, который применяет только энергетическую помеху.

Комплекс функционирует в частотном диапазоне 100 — 400 МГЦ. По требованию заказчика в комплекс могут быть добавлены дополнительные диапазоны до 6 ГГц.

Комплекс состоит из основного блока, одной приемной антенны, 3-х излучающих антенн, ноутбука. Программное обеспечение предусматривает автономное управление оператором комплекса по ноутбуку.

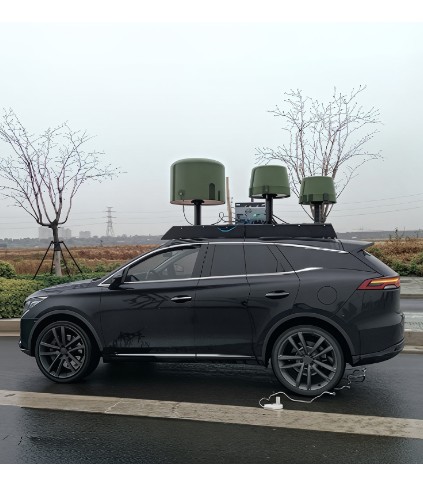

Блокиратор может устанавливаться как на автомобиле, так и на стационарном объекте. Благодаря размещению антенной системы на крыше автомобиля, излучение во время длительной работы изделия не превышает допустимый уровень электромагнитного воздействия на лиц, находящихся внутри автомобиля.

Можно использовать несколько комплексов, объединенных в единую систему, для защиты больших территорий. Комплекс «Арес-ЛОРА» можно интегрировать в единую сеть защиты территорий с другими комплексами и изделиями РЭП, осуществляющих защиту в более высоком частотном диапазоне до 6 ГГц («Арес-36») с единым пультом управления всеми комплексами.

Комплектация

1. Основной блок
2. 3 излучающие антенны
3. 1 приемная антенна детектор
4. Управляющий ноутбук в защищенном исполнении (опционально)
5. Комплект специального программного обеспечения
6. Комплект креплений на крышу автомобиля
7. Комплект кабелей
8. Паспорт и руководство по эксплуатации
